让我们一起进入数字电路实验的世界！让课程带你循序渐进的学习常用仪器使用技巧，通过中小规模集成电路了解数字电路基础模块的设计与应用，从一个电路、一根连线、一次测试、一次解决问题开始进入数字电路设计的大门！

—— 课程团队

授课教授：电子科技大学陈瑜高级实验师、陈英工程师、李庆嵘讲师、李春梅讲师、李雷副教授、孙可伟工程师、王丁老师

授课时间：2022年02月27日至2022年06月30日

课程介绍：本课程以典型数字电路基础单元模块为研究对象，在实验教学的层次化教学体系中起到了承上启下的作用。课程以模块化实验内容为载体，将实验技能、测试方法、仿真方法和实验素养的培养贯穿于实验之中。

重点章节大纲：

第一章 数字电路仪器使用与测试方法研究

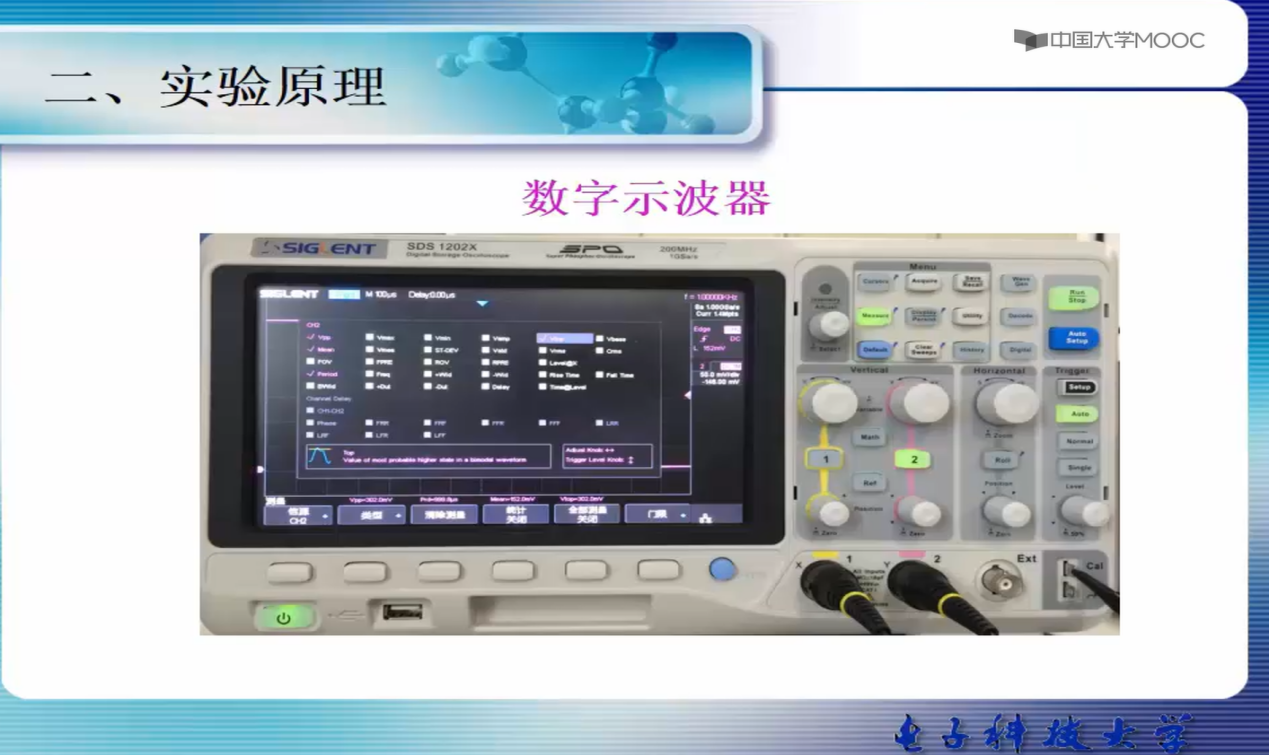

1.1 数字示波器面板及接口介绍

1.2 校准方波的测试

1.3 如何使波形同步

1.4 示波器垂直系统的正确设置

（图片来源于:中国大学MOOC)

第二章 常用数字逻辑门电路的研究

2.1 数字逻辑箱与常用门电路简介

2.2 门电路的时延与示波器的光标测量简介

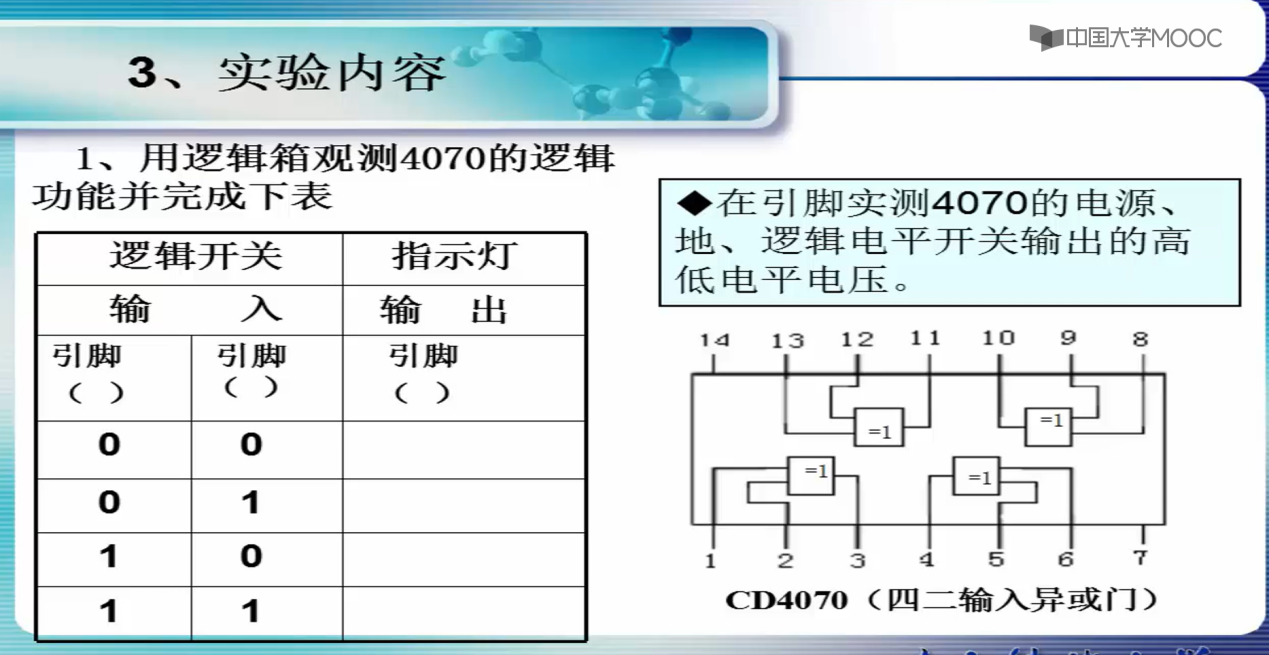

2.3 4070逻辑功能测试

（图片来源于:中国大学MOOC)

第四章 常用数字逻辑门输入输出特性测试

4.2 反相器电压传输特性测试

4.3 反相器电压传输特性测试演示

4.4负载电阻对输出特性的影响

第五章 数据选择器及二进制译码器的应用

5.1 数据选择器实验目的和原理

5.3 二进制译码器原理

5.5 二进制译码器实验内容及实验注意事项

第六章 基本RS和D触发器的应用

6.1 基本RS触发器功能简介

6.2 D触发器功能简介

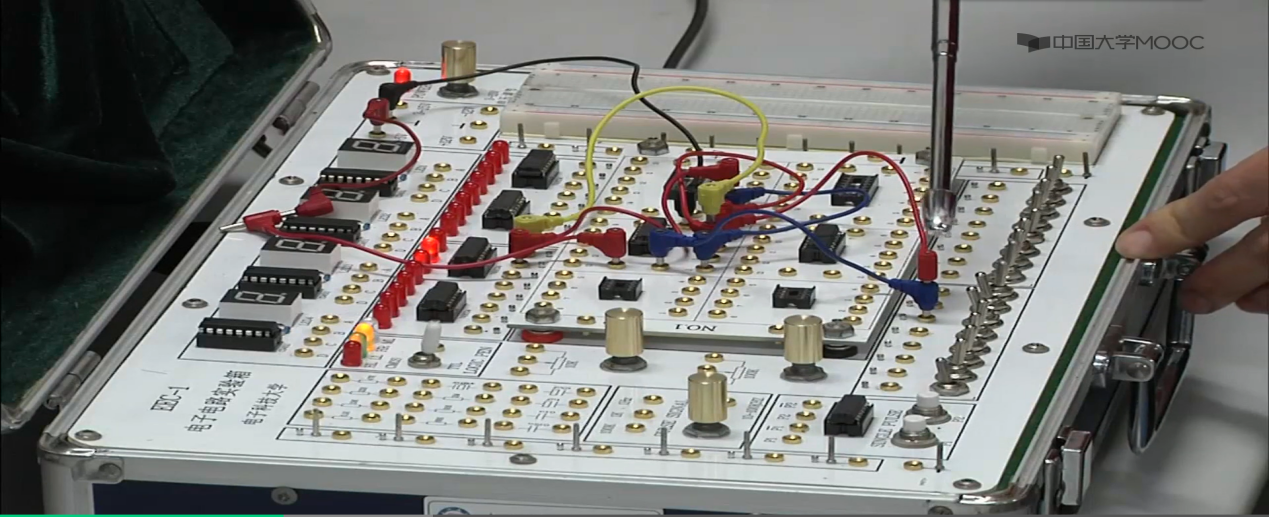

6.5 基本RS触发器·演示实验

（图片来源于:中国大学MOOC)

课后小测：

1. （单选）鼎阳SDS1000系列示波器自动测量直流信号的电压时，应该选用示波器提供的哪项参数？（  ）

A. 峰峰值

B. 幅度值

C. 平均值

D. 最小值

正确答案：C

解析：鼎阳SDS1000系列示波器自动测量直流信号的电压时，应该选用示波器提供的平均值。

2. （多选）在Verilog语言中assign语句不是？‎

A. 循环语句

B. 连续赋值语句

C. 条件语句

D. 过程块

正确答案：ACD

解析：在Verilog语言中assign语句是连续赋值语句。

3.（判断）74X139译码器属于2输入4输出译码器。（  ）

A. 对

B. 错

正确答案：A

解析：74X139译码器属于2输入4输出译码器。

师生课程体会：

在课程的设计上既重视学生对基础理论知识的认知过程又强调对知识的灵活应用技巧，为学生逐步提高电路应用能力、设计能力、分析评价与总结能力和独立思考能力提供了硬件平台与设计指导。

很喜欢老师的讲课方式，从简单易懂的方面介绍了电子技术应用实验，讲解思路清晰，条理性强，内容详实，上课氛围轻松。通过学习我比以前更清晰的掌握了知识。
